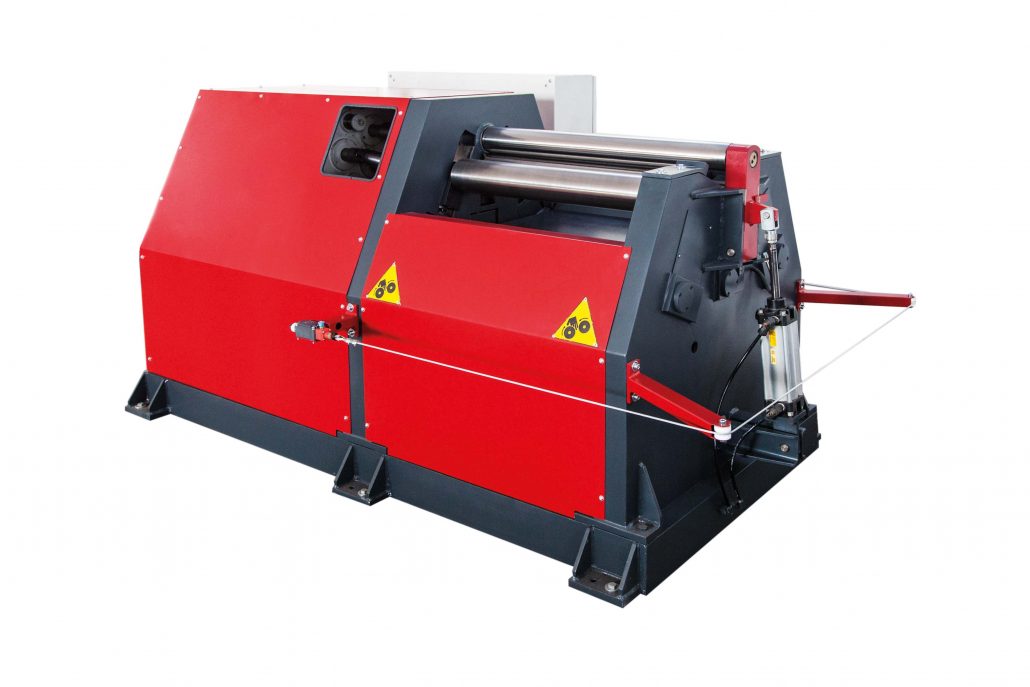

4-Walzen-Rundbiegemaschinen

LECHNER Serie 4

1
2
3
4
5
1
4-Walzen-Rotationsantrieb
2
Austauschbare Oberwalze
3
Oberflächengehärtete Walzen
4
Pneumatisches Klapplager
5

CNC-Steuerung

Besonderheiten

  • Integrierter Vierwalzenantrieb
  • Gehärtete und geschliffene Walzen
  • Schnellwechseleinrichtung zum Tausch der Oberwalze
  • CNC-Steuerung mit grafischer Programmieroberfläche

Optionen

  • Gesteuerte Auswerfer- und Hochhaltesysteme
  • Austauschwalzen mit verschiedenen Durchmessern
  • Konusbiegeeinrichtung
  • Blechablagen, Zufuhrtische und weitere Automatisierungsoptionen

Maschinenprospekt LECHNER SERIE 4 als PDF-Datei (deutsch/englisch)

Die vielseitige und effiziente Produktionsmaschine mit CNC-Steuerung

Die CNC-Rundbiegemaschinen der Serie 4 verfügen neben Ober- und Unterwalze über zwei linear verstellbare Biegewalzen. Diese Bauweise gewährleistet eine hochwertige Rundung bei minimiertem Anbiegeende. In Verbindung mit unserer CNC-Steuerung ist dies das flexibelste Rundbiegekonzept am Markt und ermöglichst eine hohe Teilevielfalt ohne Werkzeugkosten. Zum Einsatz kommen diese Maschinen sowohl in einfachen Fertigungsumgebungen als auch in komplexen vernetzten Produktionsanlagen.

Die Maschinen verfügen über ein robustes elektromechanisches Antriebskonzept mit Asynchron-Drehstrommotoren und Frequenzumrichtern in allen Linearachsen. Dasselbe Konzept wird beim Rotationsantrieb verwendet, bei dem zusätzlich alle Walzen über ein Zahnradgetriebe synchronisiert werden. Der Maschinenkörper besteht aus einer stabilen Stahlkonstruktion, die die Biegekräfte aufnimmt. Die 4 Walzen sind aus hochvergütetem Stahl gefertigt; die Walzenoberfläche ist gehärtet und geschliffen. Die Oberwalze ist antriebsseitig fest gelagert in der Schnellwechselvorrichtung, die einen Tausch der Oberwalze innerhalb kürzester Zeit ermöglichst. Das Klapplager ist pneumatisch betätigt.

Die moderne CNC-Steuerung verfügt über eine grafische Programmieroberfläche, die mittels Technologietabellen eine automatische Programmerstellung ermöglicht. Diese Tabellen werden von unseren Prozessingenieuren mit Hilfe moderner Analysekonzepte vorgefüllt, so dass der Kunde bereits bei Auslieferung über einen Grundstock an Technologiedaten seiner spezifischen Bleche verfügt. Die Konstruktion und Fertigung erfolgt gemäß den aktuellen CE-Vorgaben.
